在现代建筑工程中，外脚手架的规范搭设与网络通讯系统的科学布设是保障施工安全与建筑功能实现的两大关键技术环节。本文结合图解形式，对这两项实用技术进行系统阐述。
一、 建筑工程外脚手架搭设标准全面图解
外脚手架是施工现场为工人操作、堆放材料及进行短距离水平运输而搭设的临时支架，其搭设质量直接关系到施工安全。
- 基础与立杆：脚手架基础必须平整、坚实，并设有排水措施。立杆是垂直受力杆件，需采用对接扣件连接，相邻立杆的对接接头应错开设置。图解示意：坚实基层→垫板→定位放线→竖立首根立杆并临时固定→依次安装后续立杆并确保垂直度。
- 横杆与扫地杆：纵向水平杆（大横杆）应设置在立杆内侧，其长度不宜小于3跨，宜采用对接扣件连接。在立杆底端距地面200mm处必须设置纵、横向扫地杆。图解清晰展示了横杆与立杆通过直角扣件形成的网格结构。
- 连墙件设置：这是防止脚手架倾覆的关键。必须采用刚性连墙件与建筑结构可靠连接，其设置间距、位置应符合规范要求（如两步三跨、三步三跨等）。图解以剖面形式展示了预埋、穿墙、抱柱等多种连墙件做法。
- 剪刀撑与横向斜撑：剪刀撑应从底至顶连续设置，角度在45°至60°之间，用以增强架体纵向刚度。在拐角、开口型脚手架端部应设置横向斜撑。图解直观呈现了剪刀撑的搭接长度、旋转扣件固定点等细节。
- 脚手板与防护：作业层脚手板应铺满、铺稳，离开墙面一定距离。外侧必须设置不低于1.2m的防护栏杆和180mm高的挡脚板，并满挂密目式安全网进行全封闭防护。图解重点标明了铺设顺序与固定要求。
- 验收与使用：脚手架搭设完毕需经检查验收合格后方可使用，使用中应定期检查，严禁超载。图解以检查清单形式列出了验收关键点。
掌握这些图解化标准，能极大提升搭设作业的规范性与安全性。
二、 网络通讯工程设计与施工要点
随着智能建筑的发展，网络通讯系统如同建筑的“神经系统”，其设计与施工质量至关重要。
- 设计规划：
- 需求分析：明确建筑内语音、数据、视频、控制等信号的类型、带宽、点位数量与分布。

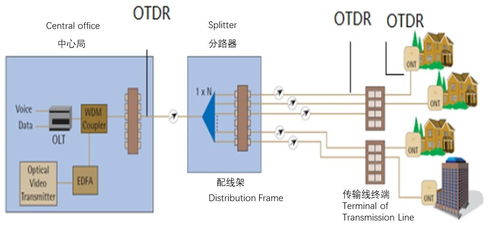

- 拓扑结构设计：通常采用星型拓扑，规划从中心机房（设备间）到各楼层配线间，再到各信息插座的层级。图解展示了标准的综合布线系统（PDS）结构。
- 路由设计：合理规划垂直主干（竖井）与水平子系统的线缆路径，避开强电、热源、潮湿区域，并预留扩展空间。
- 施工实施图解：
- 管槽敷设：先安装桥架、线管。图解显示，强弱电线槽应分开敷设，平行时保持一定间距（如≥300mm），交叉时做好屏蔽。弯头、三通处需圆滑，避免线缆损伤。
- 线缆布放：按设计路由布放光缆、双绞线等。图解强调：线缆应贴标签、预留适当长度（设备端0.5-1m，机房端3-5m）；布放时拉力均匀，避免扭绞、打结；弯曲半径需符合规范（如4对双绞线不小于电缆外径的4倍）。
- 端接与配线：在配线架和信息模块处进行线缆端接。图解详细分解了RJ45水晶头568A/568B标准线序、打线刀使用、配线架卡接等步骤，确保连接可靠、线序正确。
- 设备安装：规范安装机柜、配线架、网络交换机、光纤配线箱等。图解指出机柜应稳固接地，设备布局应利于散热与维护，线缆应绑扎整齐、标识清晰。
- 测试与验收：施工后需使用专业仪器进行连通性、接线图、长度、衰减、近端串扰等性能测试，并生成测试报告。图解展示了福禄克（Fluke）类测试仪的典型测试界面与合格指标。
将外脚手架的实体支撑与网络通讯的虚拟通道这两项技术并置探讨，体现了现代建筑工程中“硬”支撑与“软”脉络的紧密结合。掌握其标准化、图解化的施工要点，对于保障工程整体质量、安全与智能化水平具有极高的实用价值。施工与管理人
